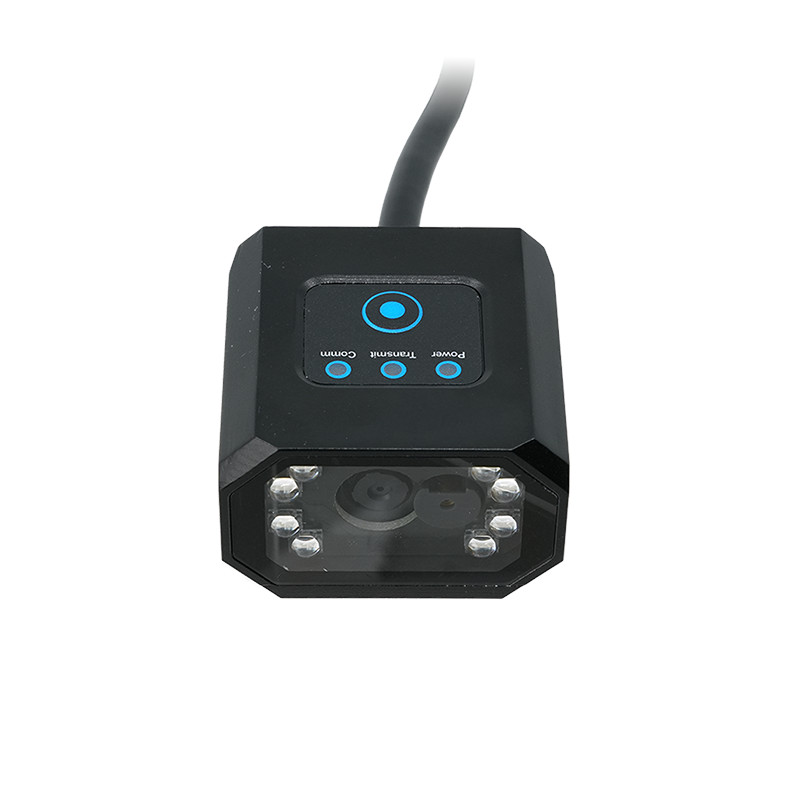

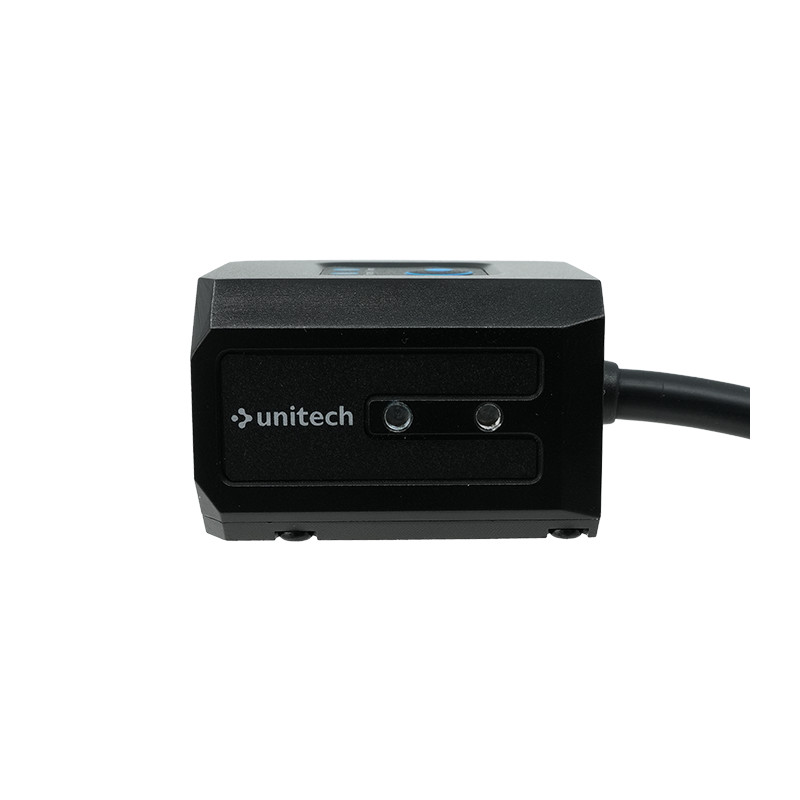

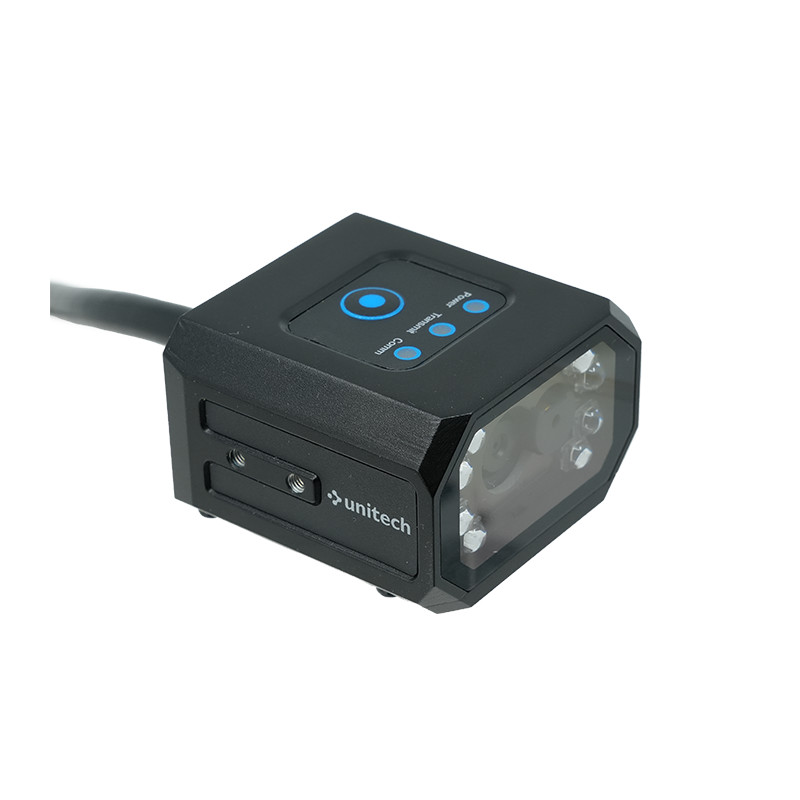

Unitech FC80

Unitech FC80 to kompaktowy stacjonarny czytnik kodów kreskowych do montażu na linii produkcyjnej, przy przenośniku albo nad stanowiskiem pakowania. Odczytuje kody 1D i 2D z etykiet oraz kody DPM (Data Matrix i QR) nanoszone laserem, mikroudarem lub drukiem atramentowym bezpośrednio na metal i tworzywo. Wynik przekazuje przez Ethernet albo RS232, także protokołami automatyki Profinet, Modbus TCP i EtherNet/IP, więc może komunikować się bezpośrednio ze sterownikiem PLC. Czyta automatycznie, bez udziału pracownika: montuje się go nad przenośnikiem rolkowym i odczytuje kod każdego wyrobu, który przejeżdża pod okienkiem.

Najważniejsze cechy

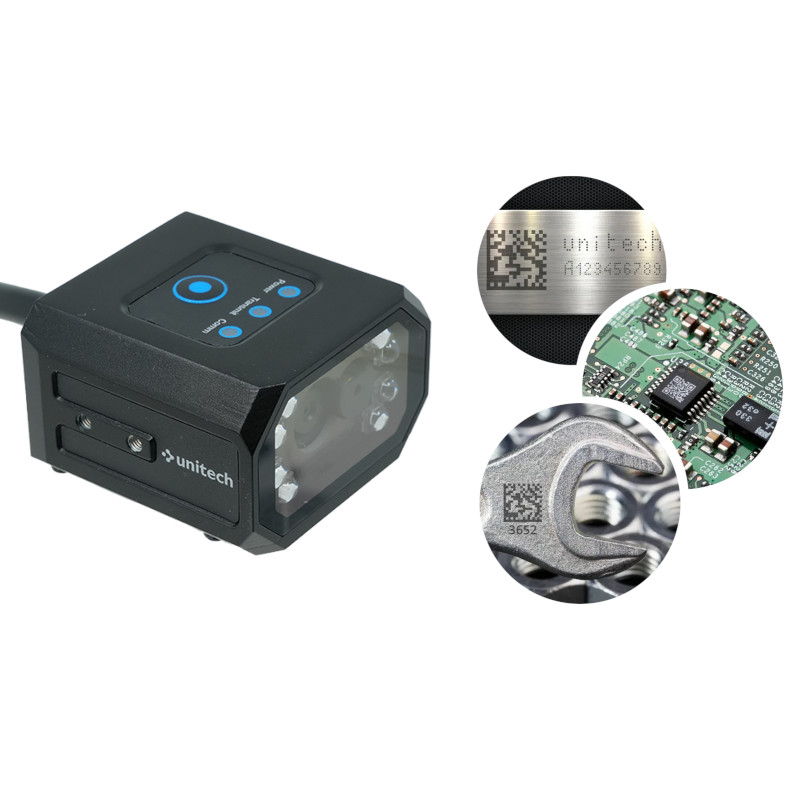

• Odczyt kodów DPM: czyta Data Matrix i QR znakowane bezpośrednio na detalach, także kody o niskim kontraście, na powierzchniach teksturowanych i zakrzywionych. Detal można identyfikować przez cały proces, bez etykiety, która mogłaby odpaść lub się zniszczyć.
• Sensor 1920 × 800 pikseli, 60 klatek na sekundę: szerokie pole widzenia (52° w poziomie, 23° w pionie) ułatwia odczyt, gdy detal nie zatrzymuje się zawsze w tym samym miejscu.
• Ethernet (TCP/IP, Profinet, Modbus TCP, EtherNet/IP) i RS232: czytnik podłącza się do sieci zakładu i bezpośrednio do sterownika, bez komputera pośredniczącego. Port szeregowy pozwala wpiąć go także w starsze maszyny.
• Wymiary 45 × 47 × 30 mm, waga 133 g: mieści się w ciasnym miejscu przy przenośniku albo w obudowie maszyny. Montuje się go na dedykowanym uchwycie.
• Tryb wyzwalany i tryb prezentacji: czytnik skanuje na żądanie po sygnale wyzwalającym albo pracuje bez udziału rąk i odczytuje kod podsunięty przed okienko.
• Obudowa IP54, wielokrotne upadki z 1,2 m: jest chroniona przed pyłem i bryzgami wody. Czytnik pracuje od −10 do 50°C przy wilgotności do 85% bez kondensacji.
• Odczyt przy oświetleniu otoczenia do 100 000 luksów: czytnik działa także przy silnym oświetleniu hali.

Jak zaplanować stanowisko

• Sposób podłączenia. Profinet, Modbus TCP lub EtherNet/IP wybierz, gdy odczyt ma trafić prosto do sterownika linii. TCP/IP wystarczy, gdy dane odbiera aplikacja na komputerze lub serwerze. RS232 zostaje dla maszyn bez sieci. Czytnik nie ma złącza USB.
• Odległość od kodu. Dobierz ją do wielkości kodu: Data Matrix 10 mil czyta od 5,5 do 27,5 cm, Data Matrix 20 mil od 5 do 56 cm, a Code 128 15 mil od 5 do 68 cm. Drobne kody, np. Code 39 4 mil, wymagają odległości od 6 do 16 cm.
• Tryb pracy. Tryb wyzwalany sprawdza się na przenośniku, gdzie odczyt ma nastąpić w określonym momencie. Tryb prezentacji pasuje do stanowisk, na których operator podsuwa detal albo karton pod czytnik.
• Zasilanie. Czytnik zasilany jest napięciem 24 V DC. Producent oferuje zasilacz 24 V / 2,5 A, kabel Ethernet 3 m oraz kable RS232 2 m i 3 m.
